फ़्रीज़ ड्रायर के लिए वैक्यूम पंप: तेल-सील बनाम ड्राई पंप चयन गाइड

वैक्यूम पंप किसी भी फ़्रीज़-सुखाने वाले सेटअप में सबसे महत्वपूर्ण विफलता बिंदु का प्रतिनिधित्व करता है। यह बैच की सफलता तय करता है और आपकी दैनिक वर्कफ़्लो दक्षता को परिभाषित करता है। यदि यह घटक मध्य-चक्र में विफल हो जाता है, तो आप मूल्यवान उत्पाद और प्रसंस्करण के घंटों को खोने का जोखिम उठाते हैं।

खरीदार अक्सर नए हार्डवेयर की अग्रिम कीमत तय करते हैं। वे अक्सर दैनिक रखरखाव दिनचर्या से जुड़े छिपे हुए परिचालन खर्चों को कम आंकते हैं। उपभोज्य लागत, श्रम घंटे और संभावित डाउनटाइम कुछ ही वर्षों में तेजी से बढ़ते हैं। ये चल रहे वित्तीय बोझ प्रारंभिक खरीद बचत को आसानी से ग्रहण कर सकते हैं।

यह आलेख आपके निर्णय चरण के लिए साक्ष्य-आधारित रूपरेखा प्रदान करता है। हम यह पता लगाएंगे कि तेल-सीलबंद और शुष्क वैक्यूम प्रौद्योगिकियों के बीच चयन कैसे करें। आप सीखेंगे कि अपने आवेदन पैमाने, बजट बाधाओं और दैनिक रखरखाव क्षमता के आधार पर इन विकल्पों का मूल्यांकन कैसे करें। यांत्रिक अंतरों को समझकर, आप अपनी विशिष्ट प्रसंस्करण मांगों के अनुरूप एक प्रणाली का चयन कर सकते हैं।

चाबी छीनना

• रखरखाव प्राथमिक विभेदक है: तेल-सील पंपों को नमी की क्षति को रोकने के लिए लगातार तेल फ़िल्टरिंग और परिवर्तन की आवश्यकता होती है; शुष्क पंप दैनिक रखरखाव को खत्म कर देते हैं लेकिन उन्हें निर्धारित पुनर्निर्माण की आवश्यकता होती है।

• स्वामित्व की कुल लागत (टीसीओ) समय के साथ बदलती रहती है: जबकि तेल-सीलबंद इकाइयां पहले से सस्ती होती हैं, प्रीमियम वैक्यूम तेल और श्रम की मौजूदा लागत अक्सर 2 से 3 साल की अवधि के भीतर सूखे पंपों को अधिक किफायती बनाती है।

• एप्लिकेशन प्रौद्योगिकी को निर्देशित करता है: एक समर्पित होम फ़्रीज़ ड्रायर सेटअप एक तेल पंप के शोर और गंदगी को सहन कर सकता है, लेकिन क्लीनरूम, निरंतर उपयोग वाली प्रयोगशालाएं, और वाणिज्यिक खाद्य वर्कफ़्लो तेजी से बैकस्ट्रीमिंग और संदूषण जोखिमों को खत्म करने के लिए तेल मुक्त समाधान को अनिवार्य करते हैं।

फ़्रीज़ ड्रायर के लिए वैक्यूम पंप के लिए आधारभूत सफलता मानदंड

फ़्रीज़ ड्रायर के लिए एक विश्वसनीय वैक्यूम पंप एक मुख्य कार्य करता है। यह आंतरिक कक्ष के दबाव को पानी के त्रिक बिंदु से नीचे गिरा देता है। यह सटीक भौतिक अवस्था जमी हुई बर्फ को सीधे वाष्प में बदलने की अनुमति देती है। यह प्रक्रिया तरल चरण को पूरी तरह से छोड़ देती है, एक घटना जिसे उर्ध्वपातन के रूप में जाना जाता है।

सफल उर्ध्वपातन प्राप्त करने के लिए, सिस्टम को आमतौर पर 100 mTorr के तहत संचालित होने वाले गहरे वैक्यूम की आवश्यकता होती है। इस अत्यधिक निम्न दबाव तक पहुँचने के लिए मजबूत इंजीनियरिंग की आवश्यकता होती है। इसके लिए एक पंप की भी आवश्यकता होती है जो कई दिनों तक निरंतर, उच्च-तनाव वाले संचालन में सक्षम हो।

फ़्रीज़ सुखाने से मानक प्रयोगशाला डीगैसिंग की तुलना में वैक्यूम हार्डवेयर को कहीं अधिक नुकसान होता है। जल वाष्प सहनशीलता अंतिम तनाव परीक्षण के रूप में कार्य करती है। एक बैच के दौरान, शीत जाल अधिकांश नमी को ग्रहण कर लेता है। हालाँकि, कुछ जल वाष्प हमेशा बर्फ कंडेनसर को बायपास कर देते हैं। यह ख़राब नमी सीधे पंप तंत्र में चली जाती है।

जब वाष्प एक असंगत प्रणाली में प्रवेश करती है, तो यह वापस तरल पानी में संघनित हो जाती है। यह द्रव आंतरिक घटकों में मिल जाता है। इंजीनियर गैस गिट्टी वाल्वों को एकीकृत करके इस समस्या से निपटते हैं। गैस गिट्टी संपीड़न चक्र में थोड़ी मात्रा में शुष्क हवा पेश करती है। यह सिस्टम से बाहर निकलने से पहले वाष्प को संघनित होने से रोकता है।

विश्वसनीयता का मूल्यांकन करने के लिए बुनियादी प्रदर्शन विशिष्टताओं से परे देखने की आवश्यकता होती है। मध्य-बैच विफलता की गंभीर लागत पर विचार करें। यदि कोई पंप रात भर में बंद हो जाता है, तो दबाव बढ़ जाता है। जमे हुए उत्पाद पिघल जाते हैं और पूरे बैच को बर्बाद कर देते हैं। खोया हुआ उत्पाद सीधे तौर पर खोए हुए राजस्व में बदल जाता है। बर्बाद समय आपके उत्पादन कार्यक्रम को बाधित करता है। इसलिए, हार्डवेयर विश्वसनीयता आपके प्रारंभिक निवेश को उचित ठहराने के लिए प्राथमिक मीट्रिक है।

तेल-सीलबंद वैक्यूम पंप (रोटरी वेन): पारंपरिक, सुलभ, उच्च-स्पर्श

एक तेल-सील वैक्यूम पंप फ्रीज सुखाने के लिए पारंपरिक मानक का प्रतिनिधित्व करता है। यह तकनीक कार्य करने के लिए विशेष हाइड्रोकार्बन तरल पदार्थों पर बहुत अधिक निर्भर करती है। द्रव गतिशील धातु भागों को चिकनाई देता है और अतिरिक्त गर्मी को अवशोषित करता है। महत्वपूर्ण रूप से, यह एक गहरे वैक्यूम को खींचने के लिए आवश्यक सूक्ष्म आंतरिक सील बनाता है।

अग्रिम वित्तीय लाभ उनकी लोकप्रियता को बढ़ाता है। कम प्रारंभिक अधिग्रहण लागत इन मॉडलों को अत्यधिक सुलभ बनाती है। वे छोटे व्यवसायों और शौकीनों के लिए डिफ़ॉल्ट प्रवेश-स्तर की पसंद बने हुए हैं। हालाँकि, यह कम कीमत का टैग कठोर परिचालन मांगों से जुड़ा हुआ है।

उपयोगकर्ताओं को महत्वपूर्ण कार्यान्वयन वास्तविकताओं और घर्षण बिंदुओं का सामना करना पड़ता है। एक मानक रोटरी वेन वैक्यूम पंप को फ्रीज-सुखाने की स्थिति से बचने के लिए आक्रामक, लगातार रखरखाव की आवश्यकता होती है। आप इसे आसानी से चालू नहीं कर सकते और चले नहीं सकते।

• दृश्य निरीक्षण: आपको प्रत्येक बैच के बाद तरल पदार्थ की जांच करनी चाहिए। आप दूधिया मलिनकिरण की तलाश में हैं, जो पानी के पायस का संकेत देता है।

• जल निकासी और फ़िल्टरिंग: भौतिक कार्यप्रवाह में गर्म तरल पदार्थ को एक कंटेनर में निकालना शामिल है। फिर आप तरल पदार्थ को जलाशय में वापस करने से पहले कणों और पानी को फ़िल्टर कर देते हैं।

• बार-बार प्रतिस्थापन: जब द्रव पूरी तरह से ख़राब हो जाए, तो आपको इसे त्याग देना चाहिए। यूनिट को फिर से भरने के लिए नियमित रूप से प्रीमियम-ग्रेड प्रतिस्थापन खरीदने की आवश्यकता होती है।

जोखिम मूल्यांकन से कुछ विशिष्ट खतरों का पता चलता है। ये इकाइयाँ आपके कमरे में महीन धुंध फैला सकती हैं। इस एयरोसोलिज्ड अवशेष को पकड़ने के लिए आपको डिमिस्टर एग्जॉस्ट फिल्टर स्थापित करना होगा। इसके अलावा, बिजली की विफलता गंभीर संदूषण जोखिम पैदा करती है। यदि बिजली अप्रत्याशित रूप से गिरती है, तो बैकस्ट्रीमिंग नामक घटना घटित हो सकती है। आंतरिक दबाव परिवर्तन होज़ के माध्यम से तरल पदार्थ को पीछे की ओर खींच सकता है, जिससे आपका महंगा फ़्रीज़ ड्रायर कक्ष दूषित हो सकता है।

तेल मुक्त स्क्रॉल वैक्यूम पंप: कम दैनिक घर्षण, प्रीमियम निवेश

एक ऑयल-फ्री स्क्रॉल वैक्यूम पंप मौलिक रूप से अलग यांत्रिक दृष्टिकोण प्रदान करता है। यह निर्वात पथ से तरल पदार्थ को पूरी तरह से समाप्त कर देता है। डिज़ाइन में दो इंटरलीविंग सर्पिल स्क्रॉल हैं। एक स्क्रॉल स्थिर रहता है. अन्य इसके भीतर विलक्षण रूप से परिक्रमा करते हैं। यह गति बाहरी किनारे पर गैस की जेबों को फँसाती है, उन्हें ख़त्म करने से पहले केंद्र की ओर संपीड़ित करती है।

परिचालन परिणाम दैनिक वर्कफ़्लो को मौलिक रूप से बदल देते हैं। आप दैनिक जल निकासी की दिनचर्या के पूर्ण उन्मूलन का अनुभव करते हैं। अब आपको महंगे डिमिस्टर फिल्टर खरीदने की जरूरत नहीं है। आप अपने स्वच्छ प्रसंस्करण कक्ष में हाइड्रोकार्बन बैकस्ट्रीमिंग के जोखिम को पूरी तरह से हटा देते हैं। मशीन लगातार मानवीय हस्तक्षेप के बिना विश्वसनीय रूप से काम करती है।

स्थिरता और अनुपालन कई खरीदारों को इस तकनीक की ओर प्रेरित करता है। क्लीनरूम और चिकित्सा प्रयोगशालाएँ अक्सर द्रव-आधारित प्रणालियों पर पूरी तरह से प्रतिबंध लगा देती हैं। एक ड्राई सेटअप कड़े पर्यावरणीय मानदंडों के साथ पूरी तरह से मेल खाता है। आप जटिल निपटान प्रोटोकॉल को समाप्त करते हुए शून्य खतरनाक अपशिष्ट उत्पन्न करते हैं।

हमें दीर्घकालिक रखरखाव के संबंध में पारदर्शी धारणाएं प्रदान करनी चाहिए। ड्राई सिस्टम बिना सेवा के हमेशा के लिए नहीं चलते। वे अपनी आंतरिक संपीड़न सख्त सहनशीलता को बनाए रखने के लिए विशेष पीटीएफई टिप सील का उपयोग करते हैं। ये सीलें शारीरिक घर्षण का अनुभव करती हैं और समय के साथ धीरे-धीरे नष्ट हो जाती हैं। आपको इन सीलों को हर 10,000 से 40,000 घंटों में बदलना होगा। सटीक समयरेखा आपके विशिष्ट मॉडल और उपयोग की गंभीरता पर निर्भर करती है। इस निर्धारित पुनर्निर्माण में पैसा खर्च होता है, लेकिन आप इसे दैनिक जल निकासी दिनचर्या की तुलना में शायद ही कभी करते हैं।

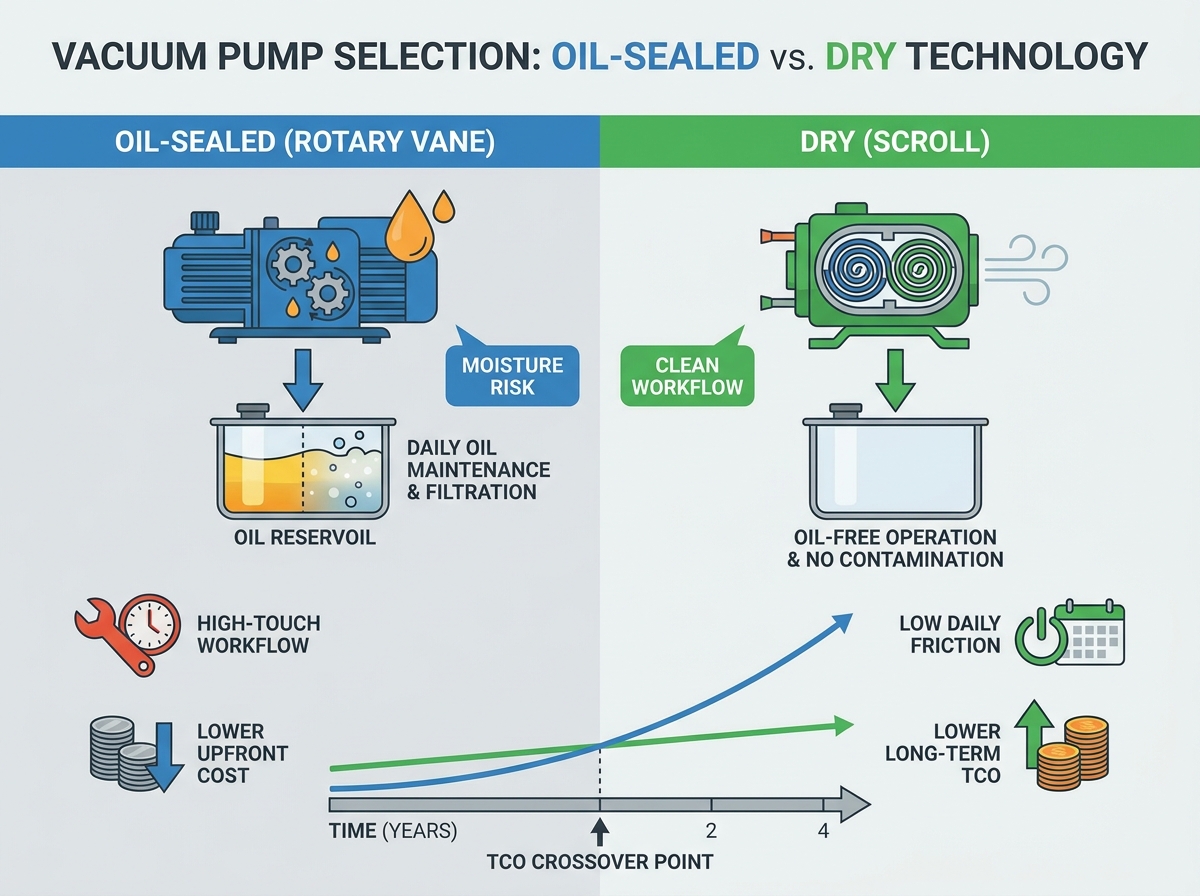

मुख्य मूल्यांकन ढांचा: आमने-सामने तुलना

इन दोनों प्रौद्योगिकियों की तुलना के लिए बहुआयामी दृष्टिकोण की आवश्यकता है। हम समय के साथ वित्तीय प्रभावों, पर्यावरणीय कारकों और मशीन आपके जीवन में कैसे एकीकृत होती है, इस पर गौर करते हैं।

वित्तीय आयाम प्रारंभिक खरीद से कहीं आगे तक फैला हुआ है। एक मानक द्रव-आधारित इकाई पहले दिन ही सस्ती लगती है। हालाँकि, गणना करें कि आप तीन वर्षों में कितने लीटर प्रीमियम तरल पदार्थ का उपभोग करेंगे। दैनिक फ़िल्टरिंग करने वाले व्यक्ति की प्रति घंटा श्रम दर का कारक। ये उपभोज्य खर्च तेजी से बढ़ते हैं। इसके विपरीत, ड्राई स्क्रॉल मॉडल उच्च अग्रिम प्रीमियम की मांग करता है। फिर भी, यह आपके आवर्ती उपभोज्य खर्चों और श्रम घंटों को नाटकीय रूप से कम कर देता है।

पर्यावरण और शोर के आयाम भी उपयोगकर्ता की संतुष्टि को दृढ़ता से प्रभावित करते हैं। मॉडलों के बीच डेसीबल स्तर (डीबीए) की तुलना करें। पारंपरिक इकाइयाँ आम तौर पर ज़ोर से चलती हैं और अधिक तीव्रता से कंपन करती हैं। वे अलग-अलग धात्विक या हाइड्रोकार्बन गंध भी उत्सर्जित करते हैं, यहां तक ​​कि निकास फिल्टर लगे होने पर भी। सूखे मॉडल आमतौर पर बहुत शांत तरीके से चलते हैं। वे साझा कार्यस्थलों में आराम से बैठते हैं और पूरी तरह से गंध-मुक्त रहते हैं।

वर्कफ़्लो एकीकरण आपके दैनिक तनाव के स्तर को निर्धारित करता है। मूल्यांकन करें कि हार्डवेयर आपकी दिनचर्या में कैसे फिट बैठता है। ड्राई सिस्टम "प्लग एंड प्ले" डिवाइस के रूप में काम करता है। आप बैच शुरू करें और अन्य कार्यों पर ध्यान केंद्रित करें। एक पारंपरिक द्रव इकाई "सक्रिय निगरानी" की मांग करती है। यह आपको अपने दैनिक कार्यों में निर्धारित रखरखाव ब्लॉक बनाने के लिए मजबूर करती है।

पंप प्रौद्योगिकी तुलना चार्ट

होम फ़्रीज़ ड्रायर वैक्यूम पंप बनाम वाणिज्यिक/लैब सिस्टम को आकार देना

हार्डवेयर आकार का आपके विशिष्ट कक्ष से मिलान करना महत्वपूर्ण है। एक छोटी इकाई उचित निर्वात स्तर तक पहुँचने के लिए संघर्ष करती है। एक बड़ी इकाई बिजली और पूंजी बर्बाद करती है।

आवासीय उपयोगकर्ताओं और छोटे व्यवसायों को विशिष्ट बाधाओं का सामना करना पड़ता है। चयन करने के लिए होम फ़्रीज़ ड्रायर वैक्यूम पंप का सावधानीपूर्वक योजना बनाने की आवश्यकता होती है। सबसे पहले, आपको हार्वेस्ट राइट जैसे लोकप्रिय ब्रांडों के साथ हार्डवेयर संगतता सुनिश्चित करनी होगी। दूसरा, अपने विद्युतीय बुनियादी ढांचे पर विचार करें। अधिकांश आवासीय सेटअप मानक 110V/15Amp या 20Amp सर्किट पर काम करते हैं। आप एक मानक रसोई में एक औद्योगिक तीन-चरण इकाई स्थापित नहीं कर सकते। अंततः, रहने की जगहों में शोर का प्रबंधन महत्वपूर्ण हो जाता है। गैरेज या बेसमेंट में खड़खड़ाने वाली मोटर जल्दी ही घर के लिए ध्वनिक परेशानी बन जाती है।

लैब और वाणिज्यिक स्केलिंग विभिन्न इंजीनियरिंग नियमों का पालन करती है। हार्डवेयर को बड़े मैनिफ़ोल्ड या मल्टी-ट्रे सिस्टम में अनुकूलित करते समय, आपको सटीक वैक्यूम प्रवाह दर की गणना करनी चाहिए। यह मीट्रिक आमतौर पर क्यूबिक फीट प्रति मिनट (सीएफएम) या लीटर प्रति मिनट (एल/मिनट) में मापा जाता है।

साइज़ के लिए इन मानक स्केलिंग नियमों का पालन करें:

1. ऑडिट चैंबर वॉल्यूम: अपने सुखाने वाले चैंबर की कुल आंतरिक घन मात्रा की गणना करें।

2. लक्ष्य पुल-डाउन समय निर्धारित करें: तय करें कि आप कितनी तेजी से चैम्बर को 100 mTorr से नीचे गिराना चाहते हैं। तेज़ पुल-डाउन के लिए उच्च सीएफएम रेटिंग की आवश्यकता होती है।

3. मैनिफोल्ड लॉस के लिए खाता: यदि आप जटिल बाहरी मैनिफोल्ड या लंबी होज़िंग का उपयोग करते हैं, तो अपनी सीएफएम आवश्यकताओं में 20% मार्जिन जोड़ें, क्योंकि ये वायु प्रवाह को प्रतिबंधित करते हैं।

4. रासायनिक प्रतिरोध का आकलन करें: यदि आपकी प्रयोगशाला शुद्ध पानी के बजाय इथेनॉल या एसीटोनिट्राइल जैसे सॉल्वैंट्स की प्रक्रिया करती है, तो मानक धातुएं खराब हो जाएंगी। आपको आंतरिक सतहों पर विशेष पीटीएफई कोटिंग वाले मॉडल का चयन करना होगा।

निष्कर्ष

सही हार्डवेयर का चयन आपकी दीर्घकालिक सफलता को परिभाषित करता है। अपने निर्णय को अंतिम रूप देने के लिए स्पष्ट शॉर्टलिस्टिंग तर्क पर भरोसा करें। यदि आपका अग्रिम बजट सख्ती से सीमित है, तो तेल-सीलबंद रोटरी वेन विकल्प चुनें। यह मार्ग तभी अच्छा काम करता है जब आपके पास कठोर दैनिक रखरखाव दिनचर्या का अनुशासन हो। वैकल्पिक रूप से, यदि आप लगातार बैचों को बैक-टू-बैक चलाते हैं तो ड्राई स्क्रॉल विकल्प चुनें। यदि आपको बाँझ प्रसंस्करण वातावरण की आवश्यकता है या प्रारंभिक पूंजीगत व्यय पर श्रम घंटों की बचत को प्राथमिकता देना है तो शुष्क मार्ग अनिवार्य है।

अपनी शॉर्टलिस्ट को सीमित करने के लिए तत्काल कार्रवाई करें। सबसे पहले, टूट-फूट का आकलन करने के लिए अपने अपेक्षित साप्ताहिक बैच की मात्रा का ऑडिट करें। इसके बाद, प्रतिस्थापन द्रव और दैनिक श्रम की मासिक वित्तीय लागत की गणना करें। अंत में, न्यूनतम सीएफएम प्रवाह दर आवश्यकताओं के लिए अपने विशिष्ट फ़्रीज़ ड्रायर मैनुअल की जाँच करें। इन विशिष्ट संख्याओं के साथ, आप आत्मविश्वास से सही मशीनरी में निवेश कर सकते हैं।

उपवास

प्रश्न: मुझे तेल-सील पंप में तेल को वास्तव में कितनी बार बदलने की आवश्यकता है?

उत्तर: यह आपके बैचों की नमी पर काफी हद तक निर्भर करता है। उच्च नमी वाले खाद्य पदार्थों के लिए, आपको प्रत्येक बैच के बाद तरल पदार्थ को फ़िल्टर करने की आवश्यकता हो सकती है। जब द्रव स्थायी रूप से दूधिया या ख़राब हो जाता है, तो आमतौर पर हर 5 से 10 बैचों में पूर्ण द्रव प्रतिस्थापन आवश्यक होता है। गहरे वैक्यूम दबाव को प्राप्त करने के लिए ताज़ा, साफ़ तरल पदार्थ चलाना अनिवार्य है।

प्रश्न: क्या मैं अपने मौजूदा होम फ़्रीज़ ड्रायर को बाद में ड्राई पंप में अपग्रेड कर सकता हूँ?

उत्तर: हाँ, अधिकांश आधुनिक होम प्रणालियाँ पश्चवर्ती संगतता की अनुमति देती हैं। आपको यह सुनिश्चित करना होगा कि नया हार्डवेयर आपके सिस्टम के रिले स्विच वोल्टेज से मेल खाता हो ताकि फ़्रीज़ ड्रायर स्वचालित रूप से बिजली चालू कर सके। आपको नए इनटेक पोर्ट से मेल खाने के लिए अपने मौजूदा वैक्यूम होसेस के लिए सरल एडाप्टर फिटिंग की भी आवश्यकता हो सकती है।

प्रश्न: यदि स्क्रॉल पंप जलवाष्प ग्रहण कर ले तो क्या होगा?

उत्तर: जबकि स्क्रॉल मॉडल में ऐसे तरल पदार्थों की कमी होती है जो इमल्सीफाई कर सकते हैं, फंसे हुए जल वाष्प अभी भी आंतरिक जंग का कारण बन सकते हैं। इससे निपटने के लिए, उनमें गैस गिट्टी वाल्व की सुविधा है। गैस गिट्टी खोलने से शुष्क परिवेशीय वायु निकास चरण में प्रवेश करती है। यह प्रक्रिया अवशिष्ट नमी को शुद्ध करती है, आंतरिक धातु स्क्रॉल को जंग से बचाती है।

प्रश्न: क्या "कम रखरखाव" वाले तेल पंप मध्यम कीमत के लायक हैं?

ए: हाइब्रिड या कम रखरखाव वाले मॉडल में अक्सर बड़े जलाशय और एकीकृत निरंतर निस्पंदन सिस्टम होते हैं। वे मैन्युअल द्रव परिवर्तन को दिनों से लेकर सप्ताहों तक सीमित रखते हैं। यदि आपके पास ड्राई स्क्रॉल मॉडल के लिए बजट की कमी है, लेकिन आप दैनिक जल निकासी से घृणा करते हैं, तो ये मध्यवर्ती समाधान व्यस्त ऑपरेटरों के लिए एक मूल्यवान समझौता प्रदान करते हैं।
