फ़्रीज़ ड्रायर के लिए सही शेल्फ क्षेत्र कैसे चुनें

फ़्रीज़-सुखाने वाले उपकरण निर्दिष्ट करते समय सही शेल्फ क्षेत्र का चयन करना आपके लिए सबसे महत्वपूर्ण निर्णय है। अधिक अनुमान लगाएं, और आप मूल्यवान प्रयोगशाला स्थान के साथ-साथ पूंजीगत व्यय भी बर्बाद कर देंगे। कम आँकें, और आप प्रसंस्करण थ्रूपुट में गंभीर बाधाएँ पैदा करते हैं। चाहे आप लैब प्रोटोकॉल को बढ़ा रहे हों या पायलट उत्पादन का मानकीकरण कर रहे हों, शेल्फ क्षेत्र केवल भौतिक क्षमता से अधिक तय करता है। यह सक्रिय रूप से निर्धारित करता है कि उर्ध्वपातन प्रक्रिया कितनी कुशलता से होती है। ऊष्मा स्थानांतरण भौतिक संपर्क पर निर्भर करता है। सीमित शेल्फ स्थान उत्पाद को अधिक गहराई तक डालने के लिए मजबूर करता है, जिससे चक्र का समय गंभीर रूप से बढ़ जाता है और बैच विफलता का जोखिम होता है। यह मार्गदर्शिका आपकी वास्तविक परिचालन आवश्यकताओं के मूल्यांकन के लिए साक्ष्य-आधारित रूपरेखा प्रदान करती है। हम यह पता लगाते हैं कि थर्मोडायनामिक्स के आधार पर आवश्यक शेल्फ स्थान की सटीक गणना कैसे की जाए। आप विशिष्ट कंटेनरों के आकार को भी सीखेंगे और अपनी सुविधा के बुनियादी ढांचे में नए उपकरणों को एकीकृत करने की भौतिक बाधाओं को नेविगेट करेंगे।

चाबी छीनना

• शेल्फ क्षेत्र सीधे आपके अधिकतम बैच आकार को निर्धारित करता है और गर्मी हस्तांतरण गतिशीलता के आधार पर चक्र समय को प्रभावित करता है।

• सटीक फ़्रीज़ ड्रायर क्षमता गणना के लिए आपके कंटेनरों के भौतिक पदचिह्न और सिस्टम की अधिकतम बर्फ संघनन क्षमता दोनों को ध्यान में रखना आवश्यक है।

• फ़्रीज़ ड्रायर शीशी की क्षमता न केवल क्षैतिज शेल्फ आयामों द्वारा सीमित है, बल्कि ऊर्ध्वाधर निकासी और स्टॉपर तंत्र आवश्यकताओं द्वारा भी सीमित है।

• वास्तविक दुनिया के कार्यान्वयन में वैक्यूम पंप, हेवी-ड्यूटी कार्ट/बेंच और थर्मल क्लीयरेंस सहित माध्यमिक पदचिह्न आवश्यकताओं को ध्यान में रखना चाहिए।

व्यावसायिक समस्या: शेल्फ क्षेत्र आपकी प्राथमिक थ्रूपुट सीमा क्यों है

शेल्फ क्षेत्र एक साधारण भौतिक आयाम से परे चला जाता है। यह आपकी गर्मी हस्तांतरण सतह की कार्यात्मक सीमा का प्रतिनिधित्व करता है। लियोफिलाइज़ेशन में, संपर्क क्षेत्र दक्षता निर्धारित करता है। तापमान-नियंत्रित शेल्फ से गर्मी सीधे आपके उत्पाद में चली जाती है। यदि आवश्यक मात्रा के लिए शेल्फ क्षेत्र बहुत छोटा है, तो ऑपरेटर आमतौर पर क्षतिपूर्ति के लिए उत्पाद की मोटी परतें डालते हैं। यह दृष्टिकोण मौलिक रूप से फ़्रीज़-सुखाने की प्रक्रिया को तोड़ता है।

मोटी परतें प्राथमिक सुखाने के समय में तेजी से वृद्धि करती हैं। उत्पाद के भीतर बर्फ इंटरफ़ेस पर ऊर्ध्वपातन होता है। जैसे ही शीर्ष परत सूख जाती है, यह एक छिद्रपूर्ण मैट्रिक्स बनाती है। वाष्प को बाहर निकलने के लिए इस सूखे मैट्रिक्स के माध्यम से यात्रा करनी चाहिए। अधिक गहराई तक डालने से वाष्प प्रतिरोध बढ़ जाता है, नमी फँस जाती है और उत्पाद का तापमान समय से पहले बढ़ जाता है। यहां तक ​​कि एक असाधारण शक्तिशाली कंडेनसर भी शेल्फ स्तर पर खराब गर्मी हस्तांतरण की भरपाई नहीं कर सकता है। ऊर्ध्वपातन बाधा हमेशा उत्पाद कंटेनर के अंदर होती है।

शेल्फ आवश्यकताओं का गलत आकलन करने पर सुविधा प्रबंधकों को महत्वपूर्ण कार्यान्वयन जोखिमों का सामना करना पड़ता है। आकार गलत होने पर भारी परिचालन लागत आती है।

• अंडरसाइज़िंग: छोटी अलमारियाँ ऑपरेटरों को लगातार बैक-टू-बैक बैच चलाने के लिए मजबूर करती हैं। आप श्रम आवश्यकताओं में नाटकीय रूप से वृद्धि करते हैं। आप मशीन के खराब होने की गति भी बढ़ा देते हैं, जिससे कंप्रेसर के जल्दी खराब होने का खतरा रहता है।

• अधिक आकार: बड़ी अलमारियां अलग-अलग समस्याएं पैदा करती हैं। आप अकुशल चक्र चलाते हैं, ऊर्जा और नाइट्रोजन बर्बाद करते हैं। आप बिना किसी औचित्य के अत्यधिक साफ़-सफ़ाई कक्ष या बेंच स्थान का उपभोग करते हैं। अग्रिम लागत अनावश्यक रूप से बढ़ जाती है।

फ़्रीज़ ड्रायर क्षमता गणना: मुख्य रूपरेखा

सामान्य मात्रा के दावों पर भरोसा करने के बजाय गणितीय योजना का मूल्यांकन करें। निर्माता अक्सर कुल चैम्बर वॉल्यूम का विज्ञापन करते हैं। वास्तविक क्षमता उत्पाद ज्यामिति और थर्मोडायनामिक्स पर बहुत अधिक निर्भर करती है। एक कठोर फ़्रीज़ ड्रायर क्षमता गणना आपके उत्पाद और आपके हार्डवेयर दोनों की सुरक्षा करती है।

थोक प्रसंस्करण (ट्रे/स्लरीज़)

थोक सामग्री के लिए सख्त गहराई प्रबंधन की आवश्यकता होती है। एक विश्वसनीय सूत्र का उपयोग करें: कुल आयतन = शेल्फ क्षेत्र × इष्टतम उत्पाद गहराई। हम उत्पाद की गहराई 10 मिमी और 15 मिमी के बीच रखने की अत्यधिक अनुशंसा करते हैं। यह रेंज कुशल उर्ध्वपातन और प्रबंधनीय वाष्प प्रवाह सुनिश्चित करती है।

इष्टतम गहराई से अधिक होने पर उच्च वाष्प प्रतिरोध उत्पन्न होता है। आप पिघलने का जोखिम उठाते हैं, जो उत्पाद की व्यवहार्यता को पूरी तरह से नष्ट कर देता है। ट्रे के निचले हिस्से जमे हुए रहते हैं जबकि ऊपरी हिस्से ढह जाते हैं। आपको वाष्पीकरण दर की वास्तविकताओं के विरुद्ध मात्रा की माँग को संतुलित करना होगा। समान मात्रा को बड़े शेल्फ क्षेत्र में फैलाने से हमेशा तेज़, सुरक्षित चक्र प्राप्त होता है।

कंडेनसर क्षमता बनाम शेल्फ क्षेत्र

सटीक सिस्टम संतुलन बनाए रखें. अलमारियों पर नमी की कुल मात्रा निर्माता की बताई गई अधिकतम बर्फ कंडेनसर क्षमता के 80% से अधिक नहीं होनी चाहिए। यह अनुपात खरीद के दौरान एक महत्वपूर्ण मूल्यांकन लेंस प्रदान करता है।

यह 80% नियम एक अनिवार्य सुरक्षा मार्जिन प्रदान करता है। यह नमी के बायपास को पूरी तरह से रोकता है। यदि कंडेनसर ओवरलोड हो जाता है, तो बर्फ जम जाती है और वाष्प के प्रवाह को अवरुद्ध कर देती है। फिर बिना संघनित वाष्प सीधे वैक्यूम पंप में चला जाता है। तेल संदूषण वैक्यूम पंपों को तेजी से नष्ट कर देता है। कंडेनसर सीमा के विरुद्ध शेल्फ क्षमता को संतुलित करना आपके पूंजी निवेश की सुरक्षा करता है।

प्रयोगशाला कार्यप्रवाह के लिए फ़्रीज़ ड्रायर शीशी की क्षमता का निर्धारण

प्रयोगशाला वर्कफ़्लो के लिए विशिष्ट आयामी योजना की आवश्यकता होती है। को देखने वाले मूल्यांकनकर्ताओं को अद्वितीय बाधाओं का सामना करना पड़ता है। फार्मास्युटिकल, बायोटेक, या मानकीकृत परीक्षण के लिए शीशियाँ फ्लैट ट्रे की तुलना में ज्यामितीय अक्षमताओं का परिचय देती हैं। आर एंड डी फ़्रीज़ ड्रायर

शीशी गणित (क्षैतिज बाधाएं)

प्रयोग करने योग्य स्थान की सटीक गणना करें। आप शेल्फ क्षेत्र को केवल शीशी के आधार क्षेत्र से विभाजित नहीं कर सकते। एक साथ पैक करने पर सिलेंडर खाली जगह छोड़ देते हैं। इस गणना विधि का उपयोग करें: प्रयोग करने योग्य शेल्फ चौड़ाई × प्रयोग करने योग्य शेल्फ गहराई ÷ (शीशी का बाहरी व्यास + 1 मिमी सहिष्णुता वर्ग)।

आपको 'किनारे के प्रभाव' का भी ध्यान रखना चाहिए। चैम्बर की दीवारों से निकलने वाली तेज गर्मी के कारण चरम परिधि पर शीशियाँ बहुत तेजी से सूखती हैं। महत्वपूर्ण आर एंड डी प्रोटोकॉल अक्सर एक खाली बफर एज छोड़ देते हैं। यह बफ़र व्यावहारिक फ़्रीज़ ड्रायर शीशी की क्षमता को 5% से 10% तक कम कर देता है। इस बफ़र को अनदेखा करना आपके बैच में असंगत नमी के स्तर की गारंटी देता है।

1. अपने प्रयोग करने योग्य शेल्फ स्थान के सटीक आंतरिक आयामों को मापें।

2. डिजिटल कैलीपर्स का उपयोग करके अपनी शीशी के बाहरी व्यास को मापें।

3. निकासी को संभालने के लिए बाहरी व्यास में 1 मिमी की सहिष्णुता जोड़ें।

4. ग्रिड पैकिंग फ़ुटप्रिंट को ध्यान में रखते हुए कुल शीशी आयाम का वर्ग करें।

5. शेल्फ क्षेत्र को वर्गाकार शीशी के आयाम से विभाजित करें।

6. दीप्तिमान ताप बफ़र ज़ोन के हिसाब से 10% घटाएँ।

वर्टिकल क्लीयरेंस और स्टॉपरिंग

यदि शेल्फ पिच बहुत छोटी है तो क्षैतिज शेल्फ क्षेत्र बेकार हो जाता है। शेल्फ पिच का तात्पर्य खड़ी अलमारियों के बीच की ऊर्ध्वाधर दूरी से है। आपको शीशी की ऊंचाई और आंशिक रूप से डाले गए स्टॉपर को समायोजित करना होगा।

स्टॉपरिंग तंत्र को अतिरिक्त ऊर्ध्वाधर यात्रा स्थान की आवश्यकता होती है। जब चक्र समाप्त होता है, तो हाइड्रोलिक या वायवीय रैम अलमारियों को एक साथ दबाते हैं। अलमारियां वैक्यूम के तहत स्टॉपर्स को पूरी तरह से शीशियों में दबा देती हैं। यदि आप विभिन्न परियोजनाओं में एकाधिक शीशी आकारों का उपयोग करते हैं तो हमेशा समायोज्य शेल्फ रिक्ति को सत्यापित करें। फिक्स्ड-पिच अलमारियाँ भविष्य के प्रोटोकॉल विकास को गंभीर रूप से सीमित कर देती हैं।

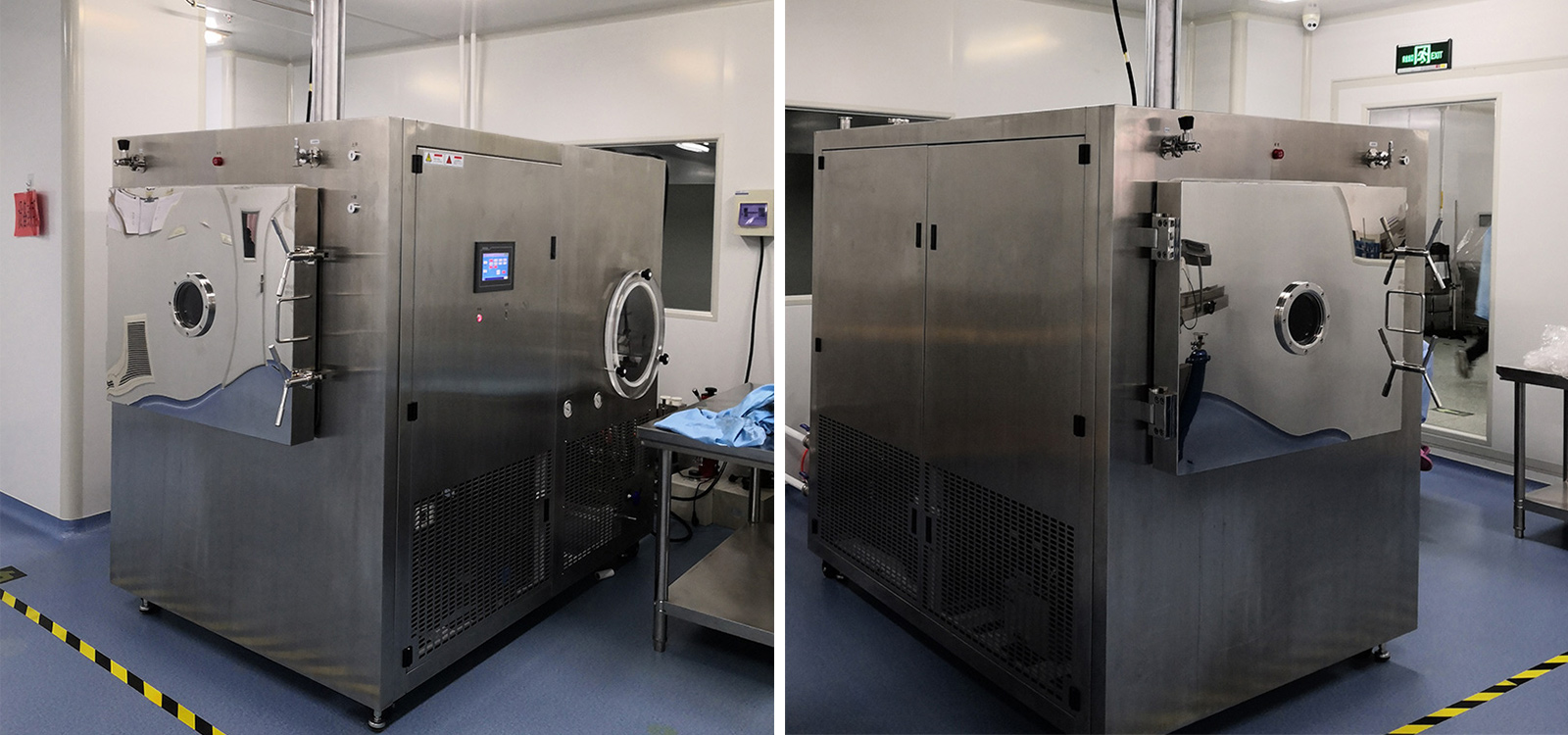

भौतिक पदचिह्न और प्रयोगशाला एकीकरण वास्तविकताएँ

शेल्फ क्षेत्र को अपग्रेड करने से सुविधा की तैयारी पर भारी प्रभाव पड़ता है। अपनी खरीद प्रक्रिया की शुरुआत में ही इन पर्यावरणीय बाधाओं का समाधान करें। एक बड़ी शेल्फ क्षमता के लिए मजबूत सहायक बुनियादी ढांचे की आवश्यकता होती है।

वजन और समर्थन अवसंरचना

उच्च-शेल्फ-क्षेत्र इकाइयाँ असाधारण भार रखती हैं। मोटे स्टेनलेस स्टील चैंबर, हेवी-ड्यूटी कम्प्रेसर और थर्मल तरल पंप बड़े पैमाने पर मात्रा जोड़ते हैं। बेंचटॉप या पायलट सिस्टम को मानक प्रयोगशाला सीमाओं से कहीं अधिक संरचनात्मक समर्थन की आवश्यकता होती है।

लोड-रेटेड कार्ट या प्रबलित स्टेनलेस-स्टील टेबल का उपयोग करें। तीव्र कंप्रेसर चक्र के दौरान मानक प्रयोगशाला बेंचों को अक्सर डगमगाने की समस्या का सामना करना पड़ता है। कंपन नाजुक तरल फॉर्मूलेशन को पूरी तरह से जमने से पहले ही बाधित कर देते हैं। यदि आप मल्टी-शेल्फ पायलट यूनिट में संक्रमण करते हैं तो अपनी फ्लोर लोड सीमा का मूल्यांकन करें।

थर्मल आउटपुट और वेंटिलेशन

बड़ी अलमारियों को ठंडा करने और गर्म करने के लिए बड़े कंप्रेसर की आवश्यकता होती है। थर्मोडायनामिक एक्सचेंज पर्याप्त ऊष्मा निकास उत्पन्न करता है। बढ़े हुए बीटीयू आउटपुट को संभालने के लिए पर्याप्त एचवीएसी क्षमता की योजना बनाएं।

यदि परिवेश कक्ष ज़्यादा गरम हो जाता है, तो फ़्रीज़ ड्रायर का प्रदर्शन तेज़ी से ख़राब हो जाता है। कंडेनसर गर्म वातावरण में अति-निम्न तापमान बनाए रखने के लिए संघर्ष करते हैं। गर्म परिवेशी वायु रेफ्रिजरेंट को प्रभावी ढंग से गर्मी छोड़ने से रोकती है। लगातार बैच की सफलता के लिए चेसिस के चारों ओर उचित वेंटिलेशन क्लीयरेंस पर कोई समझौता नहीं किया जा सकता है।

वैक्यूम पंप प्लेसमेंट

बड़े कक्षों को स्वाभाविक रूप से उच्च सीएफएम वैक्यूम पंप की आवश्यकता होती है। एक विशाल कक्ष को तुरंत खाली करने के लिए गंभीर वॉल्यूमेट्रिक विस्थापन की आवश्यकता होती है। ये औद्योगिक पंप अतिरिक्त फ़्लोर फ़ुटप्रिंट की मांग करते हैं।

ऑयल-मिस्ट एग्ज़ॉस्ट रूटिंग की तुरंत योजना बनाएं। तेल-सीलबंद रोटरी वेन पंप प्रारंभिक पंप-डाउन चरण के दौरान सूक्ष्म तेल वाष्प उत्सर्जित करते हैं। आपको इस निकास को धूआं हुड या बाहरी वेंट में भेजना चाहिए। इसके अतिरिक्त, शोर शमन रणनीतियों को लागू करें। उच्च क्षमता वाले पंप लगातार ड्रोन शोर उत्पन्न करते हैं, जिससे शांत प्रयोगशाला वातावरण बाधित होता है।

शॉर्टलिस्टिंग तर्क: अपने रोडमैप के लिए सही पैमाने का चयन करना

अपनी वर्तमान स्थानिक बाधाओं का सीधे अपनी भविष्य की विकास अपेक्षाओं से मिलान करें। इकाई श्रेणी का चयन करने के लिए आवश्यक थ्रूपुट के विरुद्ध बजट को संतुलित करने की आवश्यकता होती है।

बेंचटॉप बनाम पायलट बनाम लघु उत्पादन

कोटेशन का अनुरोध करने से पहले प्रत्येक उपकरण स्तर की सख्त सीमाओं को समझें।

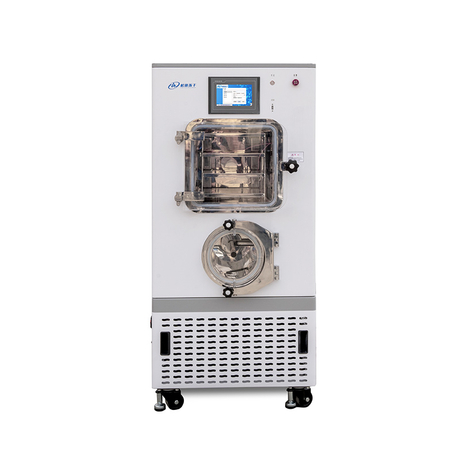

• बेंचटॉप सिस्टम (आमतौर पर <0.2 वर्ग मीटर): अवधारणा के प्रारंभिक चरण के प्रमाण के लिए सबसे उपयुक्त। उनके पास अत्यधिक सीमित शीशी क्षमता है। उनमें आम तौर पर मजबूत रोकथाम तंत्र का अभाव होता है। बुनियादी व्यवहार्यता अध्ययन के लिए उनका उपयोग करें।

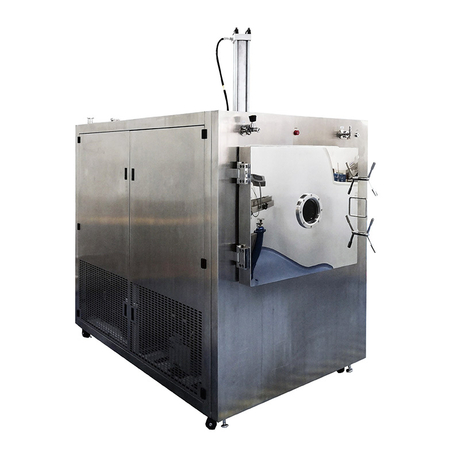

• पायलट और आर एंड डी सिस्टम (0.2 से 1.0 वर्ग मीटर): प्रोटोकॉल विकास और स्केल-अप मैपिंग के लिए उपयुक्त स्थान। वे सांख्यिकीय रूप से महत्वपूर्ण बैच परीक्षण की अनुमति देते हैं। वे सटीक शेल्फ तापमान नियंत्रण मिररिंग उत्पादन इकाइयों की पेशकश करते हैं।

• उत्पादन प्रणालियाँ (>1.0 वर्ग मीटर): फ़्लोर-स्टैंडिंग इकाइयाँ पूरी तरह से वाणिज्यिक उत्पादन के लिए बनाई गई हैं। उन्हें समर्पित साफ़-सफ़ाई कक्ष, हार्ड-पाइप उपयोगिताओं और बड़े पैमाने पर पूंजी निवेश की आवश्यकता होती है।

अगले चरण की कार्रवाई

आज ही अपनी प्रयोगशाला के सटीक कंटेनर आयामों का ऑडिट करें। ट्रे के आकार और शीशी के बाहरी व्यास को सावधानीपूर्वक मापें। कागज पर एक मानक ""अधिकतम आवश्यक बैच"" प्लॉट करें। उपरोक्त सूत्रों का उपयोग करके आवश्यक वर्ग फ़ुटेज की गणना करें। इस गणितीय आधार रेखा को स्थापित करने के बाद ही निर्माताओं से उद्धरण का अनुरोध करें।

निष्कर्ष

लियोफिलाइज़ेशन प्रणाली को आकार देने के लिए थर्मोडायनामिक्स, भौतिक ज्यामिति और उपलब्ध सुविधा स्थान को संतुलित करने की आवश्यकता होती है। अपनी खरीद को सैद्धांतिक उपकरण सीमाओं के बजाय गणितीय मॉडल पर सख्ती से आधारित करें। किसी भी हार्डवेयर का चयन करने से पहले सटीक ट्रे और शीशी माप को प्राथमिकता दें। डिलीवरी से पहले उपयोगिता बुनियादी ढांचे, विशेष रूप से एचवीएसी शीतलन क्षमता और बेंच वजन सीमा को सत्यापित करें। अंत में, अपने आवश्यक शेल्फ क्षेत्र को उचित ठहराने वाले कठिन संख्या वाले उपकरण विक्रेताओं से संपर्क करें, यह सुनिश्चित करते हुए कि आपका निवेश आपके थ्रूपुट लक्ष्यों से पूरी तरह मेल खाता है।

उपवास

प्रश्न: अगर मेरे शेल्फ में जगह खत्म हो जाए तो क्या मैं अपनी ट्रे को और गहराई तक भर सकता हूँ?

उत्तर: नहीं। ट्रे को अधिक गहराई तक भरने से वाष्प प्रवाह का विरोध करने वाला एक मोटा उत्पाद मैट्रिक्स बनता है। यह क्रिया तेजी से प्राथमिक सुखाने के समय को बढ़ाती है और नमी को फँसाती है। प्रतिबंधित ऊर्ध्वपातन अक्सर उत्पाद के पिघलने या पूर्ण संरचनात्मक पतन की ओर ले जाता है, जिससे आपका पूरा बैच बर्बाद हो जाता है।

प्रश्न: क्या बड़े शेल्फ क्षेत्र का मतलब तेजी से सूखने का समय है?

उत्तर: एक बड़ा शेल्फ क्षेत्र आपको एक साथ बड़े बैचों को संसाधित करने की अनुमति देता है, लेकिन यह अंतर्निहित सुखाने के समय में तेजी नहीं लाता है। उर्ध्वपातन गति उत्पाद की मोटाई, शेल्फ तापमान और वैक्यूम गहराई पर निर्भर करती है। हालाँकि, एक निश्चित उत्पाद मात्रा को बड़े क्षेत्र में फैलाने से मोटाई कम हो जाती है, जिससे चक्र तेज हो जाता है।

प्रश्न: फ़्रीज़ ड्रायर शीशी क्षमता के लिए मुझे कितने बफर स्थान की गणना करनी चाहिए?

उत्तर: हम सैद्धांतिक अधिकतम शीशी गिनती से 5% से 10% की कटौती करने की सलाह देते हैं। यह कटौती अपूर्ण मैनुअल पैकिंग, आवश्यक हैंडलिंग क्लीयरेंस और चमकदार कक्ष की दीवारों के पास असमान सुखाने को रोकने के लिए आवश्यक महत्वपूर्ण किनारे-प्रभाव बफर के लिए जिम्मेदार है।
